انواع جک پنوماتیک از پرکاربرد ترین تجهیزات پنوماتیک در صنایع مختلف هستند که با استفاده فشار هوای فشرده حرکات مکانیکی دقیقی را ایجاد می کنند و نقش مهمی در اتوماسیون صنعتی دارند. این جک ها با طراحی های متنوعی پاسخگوی نیازهای متفاوت در خطوط تولید، دستگاه های بسته بندی، صنایع غذایی، خودروسازی و بسیاری از کاربردهای دیگر هستند. آشنایی با عملکرد، مزایا، و کاربرد های هر نوع جک پنوماتیک به انتخاب صحیح و بهینه سازی عملکرد سیستم های صنعتی کمک می کند. در ادامه به بررسی دقیق انواع مختلف جک پنوماتیک، کاربردهای هر یک و نکات مهم در خرید آن ها خواهیم پرداخت.

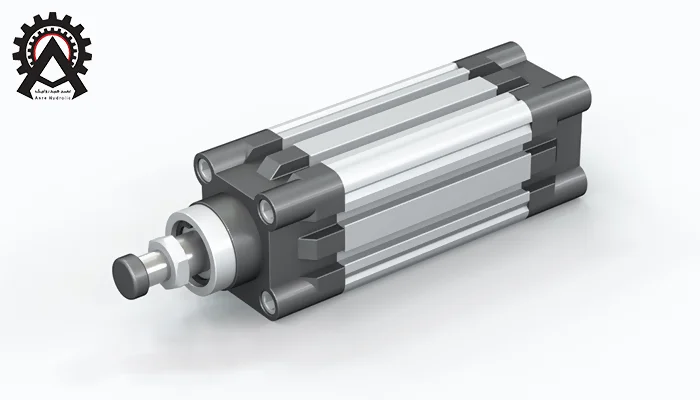

جک پنوماتیک چیست؟
جک پنوماتیک (Pneumatic actuator) نوعی جک می باشد که با استفاده از هوای فشرده کار می کنند و برای اعمال فشار، جابه جا کردن، بلند کردن و قرار دادن اجسام یا دستگاه های سنگین بدون دردسر به کار می روند. این جک ها با تبدیل نیروی هوای فشرده به نیروی مکانیکی می توانند جایگزین نیروی الکتریکی شوند. از این نوع جک ها در پروژه های ساخت و ساز، ساختمانی و حمل اجسام سنگین استفاده می شود. استفاده از این سیستم بسیار ساده و مقرون به صرفه است. این دستگاه با تکیه بر نیروی پنوماتیک و با کمترین اصطکاک کار می کند. یک سیلندر پنوماتیکی روی آن نصب شده که نیروی لازم برای بالا رفتن جک را فراهم می کند. این سیستم نیازی به برق ندارد و با قطعاتی مثل کمپرسور، سیلندر پنوماتیک، شیر برقی، مدار کنترل و جک کامل می شود.

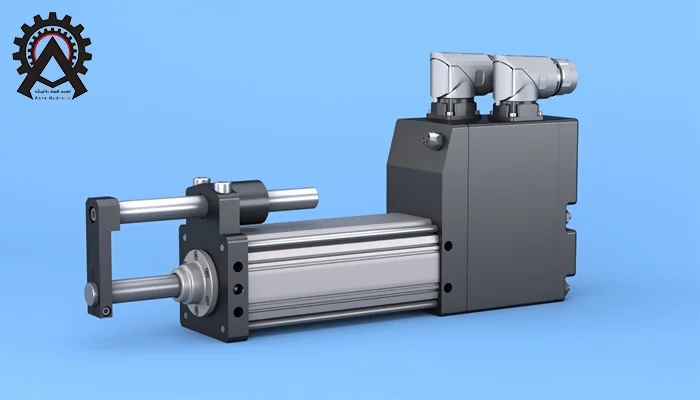

انواع جک پنوماتیک
در این قسمت انواع جک پنوماتیک را نام برده و راجع به هریک توضیحات مختصری خواهیم داد:
جک پنوماتیک یک طرفه
جک پنوماتیک یک طرفه فقط از یک سمت با هوای فشرده کار می کند و وقتی پیستون به جلو حرکت کرد با کمک یک فنر داخلی دوباره به عقب برمی گردد. از این نوع جک معمولا در جاهایی که فقط به یک حرکت ساده نیاز داریم مثل زمانی که بخواهیم یک قطعه را بیرون بزنیم یا فشار دهیم، استفاده می شود.
جک پنوماتیک دو طرفه
در این مدل، هوای فشرده از هر دو سمت پیستون وارد و خارج جک پنوماتیک می شوند به همین دلیل پیستون می تواند با قدرت و کنترل بیشتری به جلو و عقب حرکت کند. این نوع جک بیشتر در جاهایی استفاده می شود که نیاز به حرکت رفت و برگشت قوی و دقیق دارد.
جک پنوماتیک چهارمیل
جک پنوماتیک چهارمیل از پرکاربرد ترین مدل های جک می باشد که در اطراف سیلندر خود چهارمیله دارد. این طراحی باعث شده تا جک استحکام و دقت بالایی داشته باشد به همین دلیل در کارهایی که نیاز به عملکرد قوی و دقیق دارند استفاده می شود. همچنین این مدل جک ها در اندازه های مختلف تولید می شوند و به راحتی قابل تعمیر هستند.
جک پنوماتیک کامپکت
جک پنوماتیک کامپکت به دلیل طراحی و اندازه کوچک و جمع و جورش انتخابی عالی برای مکان هایی است که فضای کمی دارند. این نوع جک ها بیشتر در دستگاه های چاپ، بسته بندی و ماشین آلات کوچک به کار می روند. سبک بودن و نصب راحت آنها باعث شده تا کاربردهای مختلفی داشته باشند.
جک بدون میله
در این نوع جک، پیستون میله ای ندارد و حرکت آن از طریق اتصال مغناطیسی یا مکانیکی به بدنه منتقل می شود. این ویژگی باعث شده برای استفاده در فضاهای محدود بسیار مناسب باشد و بیشتر در ماشین آلات صنعتی به کار رود.
جک پنوماتیک پروفیلی
جک پنوماتیک پروفیلی با طراحی ویژه ای ساخته شده که نصب آن را در محیط های مختلف آسان می کند. این نوع جک بیشتر در سیستم های اتوماسیون و خطوط تولید کاربرد دارد. به دلیل ساختار پروفیلی، توانایی جابجایی بارهای سنگین را دارد و از آنجایی که در ساخت پروفیل آن از مواد باکیفیت استفاده شده، دوام و عمر طولانی تری دارد.
جک پنوماتیک دو محوره
این جک ها شامل دو جک در یک بدنه هستند که این امکان را می دهند تا دو عملکرد مختلف به صورت همزمان را انجام دهند. این ویژگی آن ها را برای استفاده در خطوط تولید پیچیده که نیاز به چند مرحله حرکت دارند، بسیار مناسب می سازد.
جک چرخشی پنوماتیک
این جک ها به جای حرکت خطی، حرکت چرخشی یا زاویه ای ایجاد می کنند. این ویژگی آنها را برای کاربردهایی که نیاز به چرخش دارند مناسب می سازد.
جک پنوماتیک قلمی
جک پنوماتیک قلمی با طراحی باریک و بلند خود برای کاربردهایی که نیاز به فضای کم دارند مناسب است. این جک ها در دو مدل استیل و قلمی تولید می شوند و در صنایع مختلفی از جمله خودروسازی، داروسازی، لبنیات و صنایع غذایی کاربرد دارند. جک های قلمی به دلیل دقت بالا و سرعت خوب گزینه ای عالی برای کاربرد های دقیق محسوب می شوند.
جک پنوماتیک رادلس (بدون شفت)
از این مدل جک ها در جابه جایی بارهای سنگین استفاده می شود. جک پنوماتیک رادلس معمولا در صنایع سنگین و ماشین آلات بزرگ استفاده می شوند. در جک رادلس هیچگونه شفتی وجود ندارد بلکه یک هولدر بر روی ریل حرکت می کند.
جک پنوماتیک دو شفت
جک پنوماتیک دو شفت به دلیل داشتن دو شفت قادر به جابه جایی بارهای سنگین است. این جک ها معمولا در صنایع سنگین و ماشین آلات بزرگ استفاده می شوند. طراحی دو شفت این جک ها به گونه ای است که از چرخش آن ها جلوگیری می کند و به این ترتیب از آسیب دیدن قطعه کار جلوگیری می شود.
جک پنوماتیک سه شفت
این مدل جک دارای دو شفت اصلی و یک راهنما در وسط می باشد. این راهنما به حرکت بسیار دقیق جک کمک کرده تا به هیچ عنوان از مسیر خود منحرف نشود.
مطالب مرتبط:
جک تاندمی پنوماتیک
جک پنوماتیک تاندمی شباهت زیادی به مدل های چهار میل دارد با این تفاوت که یک قسمت مربعی شکل به وسط جک اضافه شده تا نیروی آن را دو برابر کند.
جک پنوماتیک کتابی
جک پنوماتیک کتابی یکی از انواع جک هاست که در سیستم های درب و پنجره استفاده می شود. این جک ها از سیلندر پنوماتیک ساخته شده و برای باز و بسته کردن درب ها و پنجره ها به کار می روند. هدف اصلی آن ها جابه جایی بارها با استفاده از هوای فشرده است.
کلام آخر
همانطور که گفتیم انواع جک های پنوماتیک ابزارهای مهمی در صنایع مختلف هستند که نقش مهمی در در صنعت دارند. هر نوع جک پنوماتیک طراحی و کاربرد خاص خود را دارد که بسته به نیاز و محیط می توان از آنها استفاده کرد. حال که در این مطلب با انواع جک پنوماتیک و ویژگی های هر کدام آشنا شدید می توانید بهترین گزینه را برای نیازهای خود انتخاب کنید.
