پنوماتیک بخشی از مهندسی است که در آن از هوای فشرده برای انتقال انرژی و انجام حرکت های مکانیکی استفاده می شود. اتصالات پنوماتیک قطعاتی هستند که وظیفه ی انتقال هوای فشرده در بخش های مختلف یک سیستم را بر عهده دارند. انتخاب سایز اتصالات پنوماتیک بسیار مهم است چون در صورت انتخاب نادرست کارایی سیستم کاهش می یابد، هزینه ها بالا می رود و حتی ممکن است مشکلات ایمنی ایجاد شود.
اتصالات پنوماتیک چیست و منظور از سایز در آن ها چیست؟
اتصالات پنوماتیک قطعاتی هستند که وظیفه اتصال شیلنگ، لوله، شیرهـا، جک ها، مانیفولد ها و سایر اجزای سیستم هوای فشرده را برعهده دارند. وقتی درباره سایز اتصالات پنوماتیک صحبت می کنیم، بسته به نوع اتصال ممکن است منظور یکی از این موارد باشد:
- سایز رزوه (مثلا ۸/۱، ۴/۱، ۸/۳ و غیره، BSP یا NPT یا متریک)
- سایز شیلنگ خور / فشاری (Tube OD مثل ۴،۶،۸،۱۰،۱۲ میلی متر)
- سایز مسیر عبور هوا (قطر داخلی) که روی دبی و افت فشار تاثیر می گذارد.
- سایز پورت یا محل نصب روی مانیفولد، بلوک یا تجهیزات
در انتخاب و سفارش باید دقیق بدانید کدام سایز برای چه بخشی مطرح است.
انواع اتصالات پنوماتیک
اتصالات پنوماتیک در انواع مختلفی طراحی و تولید می شوند، از جمله:
اتصالات فشاری و شیلنگی
در این دسته، یک سمت برای شیلنگ و گاهی سمت دیگر رزوه دار است. معیار سایز:
- سایز شیلنگ خور بر حسب میلی‌متر مثلا ۶mm، ۸mm، ۱۰mm
- سایز رزوه در صورت وجود (مثلا ۸/۱، ۴/۱، ۸/۳)
قطر بیرونی شیلنگ (Tube OD) باید با عدد درج شده روی اتصال کاملا یکی باشد؛ شل یا تنگ بودن یعنی نشتی و خرابی زودرس.
اتصالات رزوه ای مستقیم، زانویی، سه راهی و چهارراهی، فلنجی و پیچی
اتصالات مستقیم: این نوع اتصالات برای اتصال دو قسمت از سیستم در یک خط مستقیم استفاده می شود. سایزهای رایج این اتصالات معمولا از ۱/۸ اینچ تا ۲ اینچ متغیر است.
اتصالات زانویی: برای تغییر زاویه در مسیر هوای فشرده به کار می روند. سایزهای این اتصالات معمولا مشابه اتصالات مستقیم هستند و از ۱/۸ اینچ تا ۲ اینچ موجود هستند.
اتصالات سه راهی و چهار راهی: برای شاخه گذاری در سیستم های پنوماتیک استفاده می شوند. سایزهای این اتصالات معمولا از ۱/۸ اینچ تا ۱ اینچ می باشند.
اتصالات فلنجی و پیچی: این نوع اتصالات برای اتصال بخش های خاص از سیستم به کار می روند. سایزهای معمول این اتصالات از ½ اینچ تا ۶ اینچ موجود هستند.
البته سایز دقیق هر اتصال بستگی به فشار و نوع سیستم پنوماتیک نیز دارد و ممکن است در موارد خاص از سایزهای غیررایج استفاده شود.
تبدیل ها و ردیوسرها
برای اتصال دو سایز یا دو استاندارد مختلف استفاده می شوند. معیار سایز:
- رزوه به رزوه (مثلا ۲/۱ به ۴/۱)
- رزوه به شیلنگ خور (مثلا ۴/۱ به ۸mm)
- یا تبدیل BSP به NPT ( ترجیحا با قطعه مخصوص، نه بستن اجباری)
استفاده‌ی بیش از حد از تبدیل ها باعث افزایش نقاط نشتی و افت فشار می شود، فقط جایی که لازم است استفاده کنید.
کوپلینگ های سریع
برای اتصال و جدا کردن سریع شیلنگ و ابزار بادی. معیار سایز:
- سایز رزوه ورودی (مثلاً ۴/۱)
- نوع و سری کوپلینگ (استاندارد اروپایی، ژاپنی، صنعتی و…)
کوپلینگ و فیش باید از یک سری و یک استاندارد باشند فقط یکسان بودن رزوه کافی نیست.
سایز اتصالات پنوماتیک و اهمیت آن
سایز اتصالات پنوماتیک بر اساس اندازه قطر داخلی و خارجی اتصالات تعیین خواهد شد. سایز مناسب به عوامل زیر بستگی دارد:
- حجم و فشار جریان هوا: اگر سایز اتصال کوچکتر از حد نیاز باشد، جریان هوا محدود شده و فشار کاهش می یابد.
- طول لوله کشی و فاصله انتقال هوا: هرچه طول لوله کشی بیشتر باشد، نیاز به سایز بزرگتری برای کاهش افت فشار خواهید داشت.
- فشار کاری سیستم: اتصالات باید توانایی تحمل فشار کاری سیستم را داشته باشند.

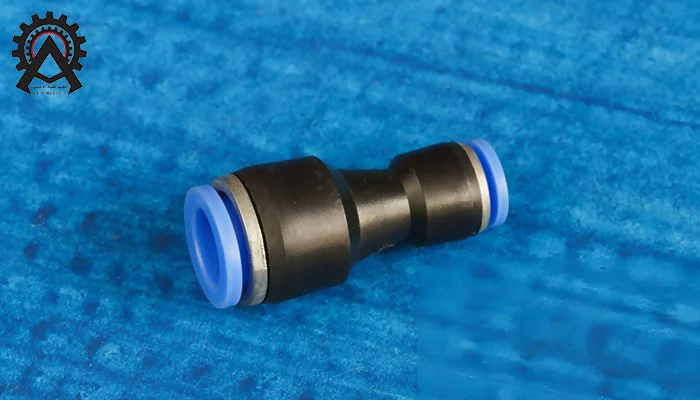

نحوه اندازه گیری سایز اتصالات پنوماتیک
در سیستم های پنوماتیک، اندازه اتصالات معمولا با واحد میلی‌متر (mm) یا اینچ (in) مشخص می شود. برای انتخاب سایز مناسب چند بخش مهم را باید در نظر بگیریم:
- قطر داخلی (ID) و قطر خارجی (OD): قطر داخلی همان دهانه ای است که هوا از آن عبور می کند و مستقیما بر میزان جریان تاثیر دارد. قطر خارجی بیشتر برای شناخت ابعاد کلی اتصال و نحوه نصب آن اهمیت دارد.
- سایز دهانه یا پورت اتصال: در اتصالاتی مثل شیلنگ‌ها، قطر داخلی شیلنگ باید با سایز اتصال پنوماتیک هماهنگ باشد تا نشتی ایجاد نشود و جریان هوا به درستی برقرار شود.
- استاندارد رزوه ها: بعضی اتصالات پنوماتیک رزوه دار هستند. در این حالت، نوع و اندازه رزوه بر اساس استاندارد هایی مثل BSP یا NPT تعیین می شود و باید با رزوه قطعه مقابل یکسان باشد تا اتصال ایمن و محکم باشد.
استاندارد های رایج سایز بندی و رزوه در اتصالات پنوماتیک
در سیستم های پنوماتیک چندین استاندارد برای تعیین سایز اتصالات وجود دارد:
- رزوه BSP (British Standard Pipe) یک استاندارد رایج در اروپا و ایران است و در دو نوع موازی (BSPP) و مخروطی (BSPT) عرضه می شود.
- رزوه NPT (National Pipe Thread) بیشتر در آمریکا استفاده می شود و مشخصات خاص خود را دارد. زاویه دندانه ۶۰ درجه و فرم مخروطی دارد.
- استاندارد متریک که بیشتر برای قطرهای داخلی و خارجی با مقیاس میلی متر به کار می رود.
اتصال BSP و NPT به صورت مستقیم نباید با هم بسته شوند چون هم نشتی می دهند هم به رزوه آسیب می زنند، اگر استاندارد ها متفاوت است، از مبدل مناسب استفاده شود.
نکات مهم در انتخاب سایز اتصالات پنوماتیک
برای انتخاب سایز مناسب اتصالات پنوماتیک بهتر است نکات زیر را مد نظر داشته باشید:
محدوده فشار کاری و دمای سیستم: سایز اتصال باید با توجه به فشار و دمای کاری سیستم انتخاب شود تا از کارایی و ایمنی اطمینان حاصل شود.
نوع و جنس اتصال: برخی از اتصالات ممکن است برای کاربرد های خاصی مانند فشار بالا یا محیط های خورنده مناسب باشند.
افت فشار در سیستم: سایز اتصالات باید به گونه ای باشد که افت فشار در سیستم را به حداقل برساند تا راندمان سیستم بالا بماند.
نحوه تعیین سایز مناسب برای اتصالات پنوماتیک
برای انتخاب سایز درستِ اتصالات پنوماتیک به این نکات دقت کنید:
- دبی (جریان) هوا را حساب کنید: اول ببینید چه مقدار هوا باید از اتصال عبور کند. می توانید از فرمول های ساده ی جریان برای برآورد دبی استفاده کنید.
- سرعت جریان را در محدوده ی مجاز نگه دارید: اگر سرعت خیلی زیاد باشد، قطعات ساییده می شوند و اگر خیلی کم باشد، راندمان سیستم پایین خواهد آمد. پس سرعت را طوری تنظیم کنید که در بازه ی توصیه شده بماند.
- به جداول و نمودارهای سازندگان رجوع کنید: شرکت های سازنده جدول هایی دارند که نشان می دهد هر سایز اتصال برای چه دبی و فشاری مناسب است. با تطبیق دبی و فشار سیستم خودتان با این جدول، سایز مناسب را سریع پیدا می کنید.
- از ابزارهای آنلاین و نرم افزارهای شبیه سازی کمک بگیرید: با وارد کردن اطلاعاتی مثل طول لوله، فشار موردنیاز و دبی، این ابزارها بهترین سایز اتصال را پیشنهاد می دهند و خطای محاسبات را کم می کنند.
به طور کلی دبی را محاسبه کنید، سرعت را کنترل کنید، سایز پیشنهادی را از جداول سازنده چک کنید و در پایان با ابزارهای نرم افزاری نتیجه را تایید کنید.
مواد سازنده اتصالات پنوماتیک و تاثیر آن بر سایز
اتصالات پنوماتیک از مواد گوناگون ساخته می شوند و هر ماده ویژگی های خودش را دارد. رایج ترین آنها عبارت اند:
- برنج: مقاوم در برابر خوردگی، بادوام و قابل اعتماد. در سایزهای متنوع تولید می شود و برای بیشتر کاربرد های صنعتی مناسب است.
- فولاد ضد زنگ (استنلس استیل): در شرایط سخت و دماهای بالا بسیار مقاوم است. انتخاب مناسبی برای صنایع حساس مثل غذا و دارو به خاطر بهداشت و پایداری بالا می باشد.
- پلاستیک: این ماده سبک تر و مقرون به صرفه تر می باشد. برای مدارهای کم فشار یا موقت مناسب است اما معمولا برای فشارهای بالا توصیه نمی شود.
بنابراین اگر دوام و مقاومت در برابر خوردگی می خواهید، برنج مناسب است. اگر بهداشت و تحمل دمای بالا مهم است، استنلس استیل پیشنهاد می شود و اگر وزن کم و هزینه پایین اولویت دارد و فشار پایین است، پلاستیک انتخاب بهتری است.
اشتباهات رایج در انتخاب سایز اتصالات پنوماتیک
- قاطی کردن سایز شیلنگ (mm) با سایز رزوه (اینچ)
- بستن رزوه BSP روی NPT یا بالعکس، بدون مبدل استاندارد
- انتخاب سایز خیلی کوچک برای صرفه جویی که در نتیجه موجب افت فشار، کاهش سرعت عملگرها و فشار اضافه به کمپرسور می شود.
- استفاده از چند تبدیل پشت سرهم که هرکدام یک نقطه نشتی و تنگ شدن مسیر درست می کند.
- نادیده گرفتن فشار کاری، دمای محیط و جنس اتصال
مشکلات رایج در انتخاب سایز نادرست اتصالات پنوماتیک
انتخاب سایز نادرست برای اتصالات پنوماتیک می تواند منجر به مشکلاتی شود که در ادامه به برخی از آنها اشاره می کنیم:
افت فشار زیاد: یکی از مشکلات رایج در سایزهای کوچک تر، افت فشار زیاد است که باعث کاهش کارایی سیستم می شود.
نشت هوا: اگر سایز اتصالات مناسب نباشد ممکن است در محل اتصالات نشت رخ دهد که هم هزینه های انرژی را بالا می برد و هم به کارکرد کلی سیستم آسیب می زند.
سایش زود هنگام اتصالات و لوله ها: انتخاب سایز نادرست اتصالات می تواند به سایش و خرابی سریع تر اتصالات و لوله ها منجر شود. در نتیجه، نگهداری و تعویض مداوم این قطعات هزینه های زیادی را به سیستم تحمیل خواهد کرد.
راهکارهای جلوگیری از مشکلات انتخاب سایز نادرست
برای جلوگیزی از انتخابِ سایز اشتباهِ اتصالات پنوماتیک بهتر است این کارها را انجام دهید:
- با متخصص مشورت کنید:اگر مطمئن نیستید چه سایزی مناسب است، از طراحان و کارشناسان پنوماتیک راهنمایی بگیرید.
- استانداردها و کاتالوگ فنی را بررسی کنید: مشخصات فنی و استاندارد های مربوط به اتصال را بخوانید تا مطمئن شوید با فشار، دما و شرایط کاری شما سازگار است.
- قبل از بهره برداری تست بگیرید: در شروع پروژه یک آزمایش اولیه انجام دهید. اگر نتیجه مناسب نبود، سایز یا نوع اتصال را اصلاح کنید تا از بروز خطا در مرحله ی اجرا جلوگیری شود.
کلام آخر
در سیستم های پنوماتیک، انتخاب دقیقِ سایز اتصالات مستقیما روی کارایی، ایمنی و عمر دستگاه اثر می گذارد. سایز نامناسب باعث افت فشار، مصرف انرژی بیشتر، سایش زودترِ قطعات و افت عملکرد خواهد شد. با درنظرگرفتن فشار و دبی هوا، طول مسیر لوله کشی و شرایط کاری، می توان سایز بهینه را تعیین کرد و از نشتی و خرابی های زودرس پیشگیری کرد. تکیه بر استاندارد های معتبر، استفاده از ابزارهای محاسباتی و مشورت با متخصصان، ریسک انتخاب اشتباه را به حداقل می رساند. نتیجه ی این دقت، کاهش هزینه های نگهداری، افزایش بهره وری و ارتقای ایمنی است، مزایایی که در پروژه های صنعتی و کاربرد های خاص، تفاوت واقعی ایجاد می کند.
